Reglas lineales (linear slide rules)

(76 instrumentos)

    Las escalas logarítmicas, construidas en 1620 por el astrónomo Edmund Gunter, representan los primeros usos matemáticos de los logaritmos en el cálculo. La regla graduada, con escala logarítmica, de Gunter necesitaba de un compás de dos puntas para realizar los cálculos.

     Basándose en los estudios de Gunter, el inglés Edmund Wingate presentó en 1627 la primera regla de cálculo lineal con deslizamiento de escalas, en la forma que la conocemos en la actualidad.

   También apoyándose en los estudios de Gunter, el reverendo Willian Ounghtred construyó la primera regla de cálculo circular en 1636.

     La regla de cálculo lineal es la que consta de una regla y de una reglilla. La reglilla es deslizante y suele estar incrustada en el centro de la regla.

    Tanto la regla como la reglilla llevan inscrita una serie de escalas de tipo logarítmico con las que se realizan los diferentes tipos de cálculo que permite este aparato manual y analógico.

(Aviso: se debe hacer "clic" sobre cada imagen a fin de ampliarla y ver la escueta información que se ha incluido)



Regla LALANNE con cubierta de cristal, diseñada por León Lalanne, año 1850



Reglas Eisenbeton-Dimensionierer MICHAELIS para hormigón armado, hacia 1902



Regla The GALLAGHER-CROMPTON para medir la eficiencia de calderas, año 1919



Regla logarítmica J. RIEGER para hormigón armado, Checoslovaquia año 1920



Regla de artillería ARISTO 90119, patente Rivera, año 1970



Regla de artillería A-122, cañón 122/46, Carabanchel, año 1975, 45x11 cm



SKALA suwat logarytmiczny Elektro, 13 escalas



SKALA suwat logarytmiczny, 11 escalas



Regla tardía rusa tipo Simplex ЛСЛО (LSLO), plástico, año 1985



Regla tardía rusa tipo Simplex ЛСЛО (LSLO), plástico, año 1983



Regla tardía rusa tipo Simplex ЛСЛО (LSLO), plástico, año 1980



Regla rusa ПРИЦЕЛ con símbolo comunista, año 1941



Regla rusa тшпп-нкмп con símbolo comunista, año 1941



Regla ucraniana marca φКА, año 1955



Regla A. W. FABER 350, año 1899



Regla A. W. FABER CASTELL 360, año 1915



Regla A. W. FABER's Schulrechenstab 51/94/317, hacia 1945



Regla gigante para aula de enseñanza FABER-CASTELL 315/87, año 1935



Regla de cálculo FABER-CASTELL 1/87A con ADDIATOR (variante 2), año 1952



Regla de cálculo FABER-CASTELL 67/54 Rb combinada con ADDIATOR, año 1964



ARISTO 967U, Darmstadt, fabricada por Dennert & Paper (Hamburgo), año 1953



ARISTO 939 Stahlbeton, para hormigón armado, año 1956



ARISTO 0971 Hiperbolog, fabricada por Dennert & Paper (Hamburgo), año 1959



Regla de cálculo ARISTO nº 810 "Puck", Alemania, año 1972



Regla SCHLOEMANN, IWA - Rechenschieberfabrik de F. Riehle, Alemania, hacia 1930



IWA/DE MUIDERKRING modelo IWA 0272,  publicidad INVESEL, año 1963



EMT Elektromesstechnik modelo IWA 0269, año 1963



Regla JOE KLAWUN (idéntica a la FABER 339 para las escuelas españolas)



Regla LOGAREX "Toisson d'or", hacia 1950



Regla GRAPHOPLEX nº 690a, año 1970



Regla GRAPHOPLEX 615, obsequio de almacenes REPIQUET, año 1968



Regla STANDARGRAPH nº 9982 "Stano-log", año 1973



Regla BRITISH THORNTON nº P221 Comprehensive, hacia 1960



Regla BRL, Academy 300, hacia 1955



Regla de cálculo marca MULTOR, con dos cintas de acero que se recogen enrolladas



Escala logarítmica THE MIDGET CALCULATOR, año 1916



Regla de 4 caras WELLINGTON, COOK del Crown Court Soho, hacia 1830



Regla HENRY WINDER, G. Cooper, hacia 1900



Regla E. PRESTON, E. Preston & Sons, año 1923



Regla de cálculo A. NESTLER nº 33 "CHEMIKER", año 1930



Regla de cálculo A. NESTLER modelo 12b  "optik", año 1924



Regla de cálculo A. NESTLER nº 21, hacia 1950



Mini regla WICHMANN nº 4445, 11.4x2 cm



SEEHASE, patentada por el Dr. Ing. Hans Seehase en 1939, hacia 1950



PICKETT modelo 1 (Deci Point),  Chicago (USA), año 1945

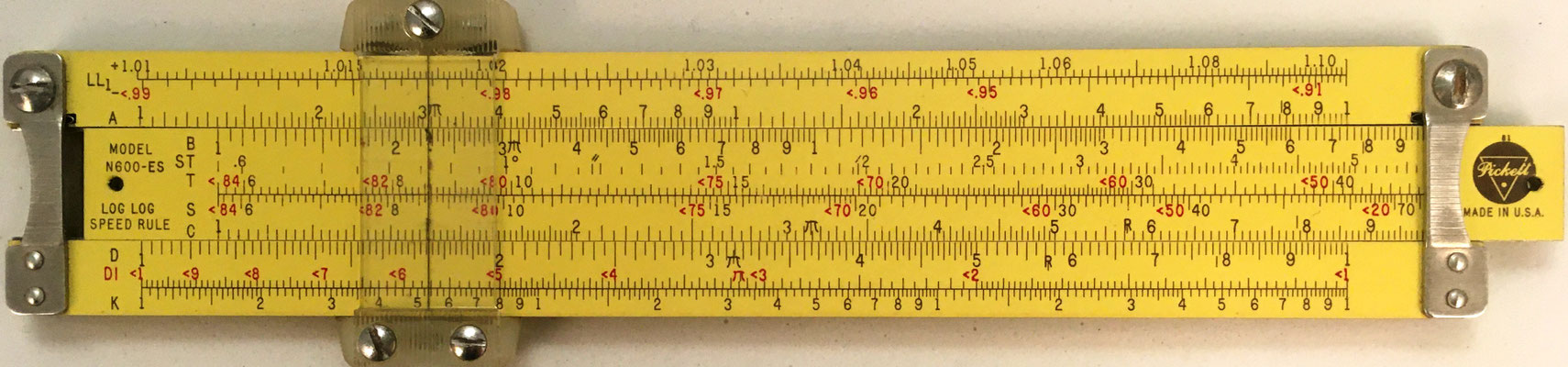

PICKETT modelo N600-ES, año1962



Regla de aluminio REISS



Regla de la DIVISIVILITÁ, para factores primos, año 1957



Regla para determinación de muelles de hélice, Francia, año 1938



Regla de cálculo Universal-Betriebs-und Kalkulationsrechenstab, system W. Kleppek



Regla obsequio publicitario de LANDIS & GYR, año 1946



MARCANTONI modelo "eléctrica", Italia



Mini regla de cálculo en porta-lápiz MARCANTONI, año 1960



Mini regla de cálculo en porta-lápiz RUXTON MULTI-VIDER, año 1929



Regla de cálculo en porta-lápiz MAKEBA KOMBINATOR, año 1950



Dos mini reglas de cálculo en porta-lápiz y bolígrafo ARISTO Dennert & Pape, año 1960



Regla STAEDTLER-MARS para proyección, año 1970



Tabla de cálculo JULIUS BILLETER'S Rechentafel, Suiza, año 1887



Tabla de cálculo REKA Rechenapparat, Alemania, año 1948



Nomograma Sistema BLOCH, s/n 698, para máquinas herramientas, año 1919



Tres reglas OMARO modelos T.3 (año 1932), P.11 (año 1935) y P.10 (año 1935), Francia



Tres reglas OMARO modelos P.6 (año 1938), I.1 (año 1935) y F.1.N (año 1935), Francia



Tres reglas modelos OMARO P.3 (año 1937), OMARO F.4 (año 1935) y NADELLA, Francia



Cuatro reglas modelos OMARO F.2 (año 1931), CURTEC Ac.002 (año 1955), OHMITE con regla de cálculo (año 1968) y CURTEC Ac.201 (año 1952)



Dos mini-reglas de cálculo SUJETACORBATAS, hacia 1950
