Antiguos instrumentos de cálculo

Reglas cilíndricas o cilindros de cálculo (cylindrical rules or calculation cylinders)

(17 instrumentos)

La regla de cálculo cilíndrica consta, generalmente, de dos cilindros colocados uno dentro del otro. El cilindro externo suele hacer el papel de cursor de la regla de cálculo.

Ambos cilindros suelen llevar inscrita una serie de escalas de tipo logarítmico con las que se realizan los diferentes tipos de cálculo que permite realizar este aparato manual y analógico.

(Aviso: se debe hacer "clic" sobre cada imagen a fin de ampliarla y ver la escueta información que se ha incluido)

Regla de cálculo cilíndrica The "SMALL" Pocket Calculator modelo 2, inventada por Gilbert Small de Waltham (Massachusetts, USA), año 1917, 4.8 cm diámetro

Reverso de la regla de cálculo cilíndrica The "SMALL" Pocket Calculator, fabricada por The Small Calculator Company en Boston (Masachusetts, USA), año 1918

Lateral de The "SMALL" Pocket Calculator, modelo nº 2

Lateral de The "SMALL" Pocket Calculator

Regla de cálculo cilíndrica "SMALL" POCKET CALCULATOR, año 1918

Cilindro de cálculo UNIVERSAL, 8 cm diámetro, (precio estimado: 250€)

Fabricado en SVENSK TILLVERKNING, Suecia

En realidad es una regla lineal colocada sobre un cilindro

Regla de cálculo cilíndrica UNIVERSAL

THACHER's Calculating Instrument, fabricada por Keuffel & Esser Co. en su factoría de Hoboken (New Jersey, USA), año 1897, 53x12 cm diámetro, (precio estimado: 500€)

THACHER's Calculating Instrument patentada por Edwin Thatcher M. AM. Soc. C. E. en el año 1881 y dividida por W. F. Stanley en el año 1882

THACHER's Calculating Instrument, modelo/ nº de serie: 4012/1421

THACHER's Calculating Instrument, instrucciones en la base de la calculadora

Etiqueta en la caja de THACHER's Calculating Instrument: modelo 4012, nº de serie 1421

Cilindro de cálculo THACHER's calculating instrument, año 1897

Regla cilíndrica FULLER tipo 2, fabricada por W. F. Stanley & Company, s/n 12068, año 1957, 9 cm diámetro, (precio estimado: 300€)

Regla cilíndrica FULLER en su caja de caoba de dimensiones 46x11x10 cm

Folleto de instrucciones de la regla cilíndrica FULLER

Cilindro de cálculo FULLER, hecho en Inglaterra, año 1957

German TRÖGER cylindrical slide rule, año 1920, 31x4 cm diámetro

Sin nombre pero de patente DRGM nº 639848 de 1915, uso textil

Cilindro de cálculo German TRÖGER, año 1920

Hélice a Calcul A. LAFAY (Modèle 2), inventada por Jean-Antoine Lafay, hacia 1921, 20 cm largo x 4 cm diámetro

Texto nuevo: 7, Rue Gambetta, St CHAMOND (Loire) (tras tachar el anterior)

Hélice a Calcul, texto tachado: NEUVILLE S/SAÔNE (RHÔNE)

Bté. S.G.D.G., Francia

Helice a Calcul A. LAFAY, hecha en Francia, hacia 1921

Regla japonesa "KOOLER calculator" de MUTO GIKEN, hacia 1960

Mide 29.5 cm largo y 4.5 cm diámetro

Versión moderna (sobre 1960) con 50 segmentos de doble escala

Tiene tres cursores circulares (como Hélice a Calcul A. Lafay )

Cilindro de cálculo japonés KOOLER, hacia 1960

LOGA Cylindrical Calculator 2,4 m, s/n 2076, fabricada por Daemon-Schmid en Suiza, año 1930, Dimensiones: 34,5 cm largo x 6,5 cm diámetro

Vista inferior de la calculadora cilíndrica LOGA 2,4 m

Schutz "Loga" Marke, Swiss made, con su número de serie s/n 2076

Grabado en la base de baquelita: Suconit 7145

Cilindro de cálculo LOGA 2,4 m, Suiza, año 1930

Regla de cálculo cilíndrica FARMAR'S Profit-Calculating Rule (combinada con una regla lineal), patente EEUU nº 1.123.507 del 5 de enero de 1915 por Theodore FARMAR (Kent, Inglaterra), 24.5x5 cm

Para uso de comerciantes. Utilizada para fijar el precio de los bienes sobre la base del costo y / o el beneficio o descuento deseado. Permite una gran capacidad de cálculo en las escalas monetarias incluidas en el cilindro. Fabricada por Royal Letters

FARMAR'S Profit-Calculating Rule, hacia 1912

Regla de cálculo cilíndrica FARMAR'S Profit-Calculating Rule (combinada con una regla lineal), Kent (England), patente EEUU nº 1.123.507 del 5 de enero de 1915 por Theodore FARMAR (Kent, Inglaterra), 24x6 cm

Para uso de comerciantes. Utilizada para fijar el precio de los bienes sobre la base del costo y / o el beneficio o descuento deseado. Permite una gran capacidad de cálculo en las escalas monetarias incluidas en el cilindro. Fabricada por THEO FARMAR

FARMAR'S Profit-Calculating Rule, hacia 1920

OTIS KING'S Poket Calculator, Modelo K tipo III, escalas nº 414 y nº 423, s/n 5230, made in England, año 1923, 3 cm diámetro (longitud: 15 cm cerrada, 26 cm desplegada), (precio estimado: 150€)

Escala nº 414, Patentees, Sole Manufacturer's Carbic Limited, 51 Holborn Viaduct, London E. C. 1

Escala nº 423, Otins King's Pocket Calculator

OTIS KING'S Poket Calculator dentro de su estuche

Estuche de la OTIS KING'S Poket Calculator

OTIS KING'S Poket Calculator, Modelo K tipo III, escalas nº 414 y nº 423, año 1923

OTIS KING'S Poket Calculator, Modelo K tipo III, escalas nº 414 y nº 423, s/n 7333, made in England, año 1923, 3 cm diámetro (longitud: 15 cm cerrada, 26 cm desplegada), (precio estimado: 150€)

Escala nº 414, Patentees, Sole Manufacturer's Carbic Limited, 51 Holborn Viaduct, London E. C. 1

Escala nº 423, Otins King's Pocket Calculator

OTIS KING'S Poket Calculato dentro de su estuche

OTIS KING'S Poket Calculato, Modelo K tipo III, s/n 7333, dentro de su caja

OTIS KING'S Poket Calculator, Modelo K tipo III, escalas nº 414 y nº 423, año 1923

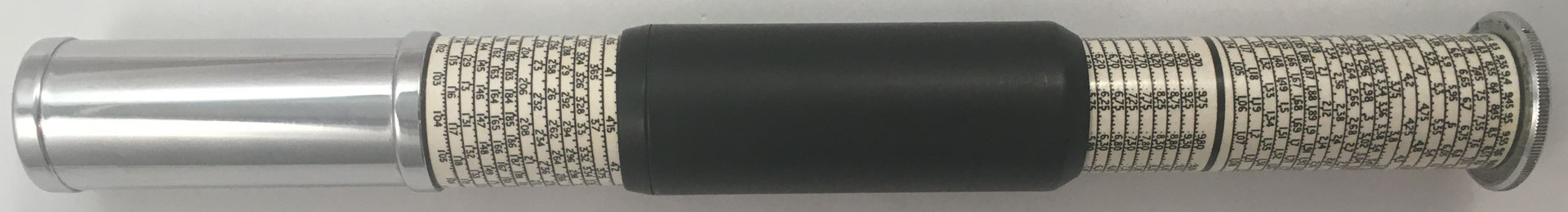

OTIS KING'S Poket Calculator, Modelo L tipo IXb, escalas nº 429 y nº 430, s/n S3692, made in England, año 1958, 3 cm diámetro (longitud: 15 cm cerrada, 26 cm desplegada), , (precio estimado: 100€)

Escala nº 429, Copyright, Otis King's Patent nº 183723

Escala nº 430, Otis King's Poket Calculator

Folleto de instrucciones (desplegable de 8 páginas) que acompaña a la OTIS KING'S Poket Calculator, Modelo L tipo IXb, escalas nº 429 y nº 430

OTIS KING'S Poket Calculator, Modelo L tipo IXb, escalas nº 429 y nº 430, año 1958

OTIS KING'S Poket Calculator, Modelo L tipo Xb, escalas nº 429 y nº 430, s/n V4466, made in England, año 1963, 3 cm diámetro (longitud: 15 cm cerrada, 26 cm desplegada), (precio estimado: 100€)

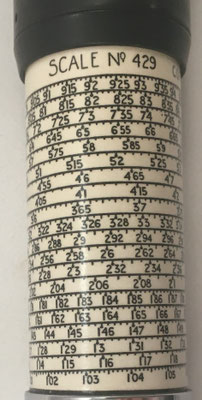

Escala nº 429, Copyright, Otis King's Patent nº 183723

Escala nº 430, Otis King's Poket Calculator

OTIS KING'S Poket Calculator, Modelo L tipo Xb, escalas nº 429 y nº 430, año 1963

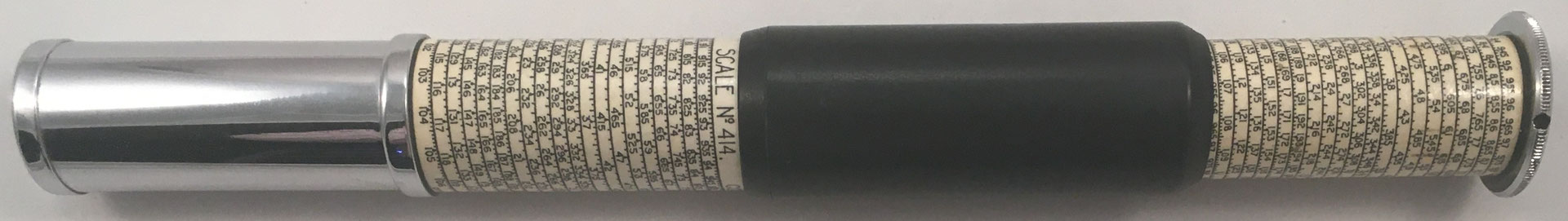

OTIS KING'S Poket Calculator, Modelo K tipo Xa, escalas nº 414 y nº 423, s/n U6318, made in England, año 1963, 3 cm diámetro (longitud: 15 cm cerrada, 26 cm desplegada), (precio estimado: 100€)

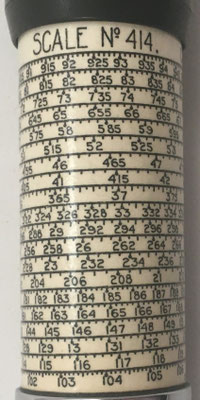

Escala nº 414, Copyright, Otis King's Patent nº 183723

Escala nº 429, Copyright, Otis King's Poket Calculator

OTIS KING'S Poket Calculator, Modelo K tipo Xa, escalas nº 414 y nº 423, año 1963

Regla de Carga Cilíndrica DE HAVILLAND, año 1960, 28 cm largo x 4 cm diámetro, (precio estimado: 200€)

Esta regla fue usada como complemento de navegación aérea en el avión militar de transporte táctico DHC-4 CARIBOU

La regla está fabricada por DE HAVILLAND Aircraft of Canada Ltd. en Toronto (Canada), bajo patente nº 595010 de 22 de marzo de 1960

El avión DCH-4 fue incorporado al Ejército del Aire de España en el año 1967, bajo el nombre de T.9. La regla (T.9-9) corresponde al avión nº 9 de este tipo comprado por España.

Etiqueta identificativa en este ejemplar de Regla Cilíndrica DE HAVILLAND

Primera página (de tres) del folleto con instrucciones de uso de la Regla de Carga DE HAVILLAND

Regla de Carga Cilíndrica DE HAVILLAND para navegación aérea, año 1960

Slide rule PENCILCUP, año 1970, made in Denmark, an ole jorgensen design, (precio estimado: 50€)

En realidad es una regla lineal colocada sobre un cilindro

Slide rule PENCILCUP, año 1970
